集氣罩匯集污染物，是一種流體動力學捕集 ，因此要對集氣罩合理設計，必須要了解吸氣罩罩口的氣流流動規律。

集氣罩口氣流流動方式有兩種 :一種是吸氣口氣流的吸入流動，一種是吹氣口氣流的吹出流動。

集氣罩的基本類型：

集氣罩：是煙氣凈化系統污染源的收集裝置，可將粉塵及氣體污染源導入凈化系統，同時防止其向生產車間及大氣擴散，造成污染。

結構形式：

（1）按罩口氣流流動方式分為：吸氣式和吹吸式；

（2）按集氣罩與污染源的相對位置及適用范圍，可將吸氣式集氣罩分為： 密閉罩、排氣柜、外部集氣罩、接受式集氣罩等。

密閉罩：將污染源的局部或整體密閉起來，在罩內保持一定負壓，可防止污染物的任意擴散。

特點：所需排風量最小，控制效果最好，且不受室內氣流干擾，設計中應優先選用。

結構形式：局部密閉罩、 整體密閉罩、大容積密閉罩

（1）局部密閉罩

特點：體積小，材料消耗少，操作與檢修方便；

適用：產塵點固定、產塵氣流速度較小且連續產塵的地點。

（2）整體密閉罩

特點：容積大，密閉性好。

適用：多點塵源、攜氣流速大或有振動的產塵設備。

（3）大容積密閉罩

特點：容積大，可緩沖產塵氣流，減少局部正壓，設備檢修可在罩內進行。

適用：多點源、陣發性、氣流速度大的設備和污染源。

布置要求：

（1）設置必要的觀察窗、操作門和檢修門。

（2）罩內應保持一定的均衡負壓，避免煙塵逸出。

（3）盡量避開揚塵中心,防止大量物料隨氣流帶至罩口被吸走。

（4）處理熱物料時，應考慮熱壓對氣流運動的影響，通常適當加大密閉罩容積，吸風點設于罩子頂部最高點。

排氣柜：排氣柜可使產生有害煙塵的操作在柜內進行。

結構形式：

（1）排氣口在操作口對面操作口氣流分布較均勻，有害氣體外逸的可能性較小。

（2）排氣口設在柜頂 操作口上部形成較大進氣流速，而下部進氣流速較小，氣柜內易形成渦流，可能造成有害氣體外逸。

（3）在對面和頂部同時設置排氣口。

布置要求：盡量避開門窗和其它進風口。

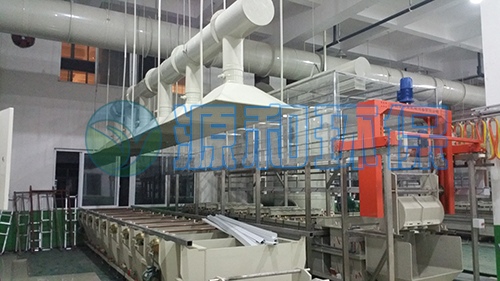

外部吸(集、排)氣罩：通過罩的抽吸作用，在污染源附近把污染物全部吸收起來的集氣罩。

特點:結構簡單，制造方便；但所需排風量較大，且易受室內橫向氣流的干擾，捕集效率較低。

常見形式:頂吸罩、側面吸罩、底吸罩、槽邊吸氣罩

接受式排氣罩：接受由生產過程（如熱過程、機械運動過程）

產生或誘導出來的污染氣流的一種排氣罩。

特點：罩口外的氣流運動不是由于罩子的抽吸作用，而是由于生產本身過程產生。
